【BIM试点验收项目】淀东水利枢纽泵闸改扩建工程



       2015年9月,上海市启动了BIM技术应用试点项目申报工作,截至2016年6月30日,共计62个项目被列为上海市BIM技术应用试点项目。2016年7月,本市BIM技术应用试点工作转入试点指导和总结示范阶段。

淀东水利枢纽泵闸改扩建工程项目概况

       淀东水利枢纽地处闵行区,位于上海市黄浦江西岸的淀浦河上,距离淀浦河入黄浦江口约10km。本工程建设内容包括新建一座排涝泵闸、一座引水泵闸、一座水文测站以及泵闸管理区等。

       本工程的项目建设特点和难点:

       ·突破建设场地四面受限困境,实现平面布置紧凑顺畅;

       ·基坑围护兼顾保护与利用多重要求,做到安全又经济;

       ·地基处理和闸基防渗论证深入,采用结构体系协调先进;

       ·建筑造型时尚、大气而特色鲜明,引领当代水利建筑理念。

项目BIM应用亮点

       淀东泵闸项目采用国际主流三维协同设计平台ProjectWise(PW),各专业通过三维协同平台调用服务器文件,实现本地编辑,文件在服务器与本地双重存储的模式。实现了统一的设计平台、统一的信息模型、统一的数据结构。

图像

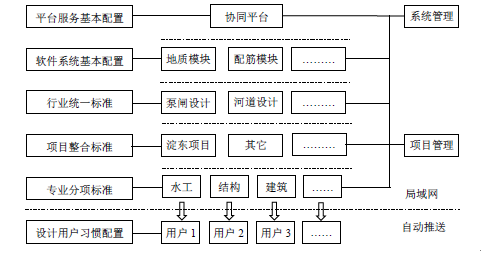

图1 协同流程

       淀东项目采用BIM建模与二维出图同步展开的方式满足项目的施工工期要求。在项目正式施工前完成了BIM模型的构建,在建模和出图过程中检查了图纸错漏碰缺并进行了修改。在施工阶段,多次在现场根据BIM模型对施工过程中存在的问题进行交流并予以了及时处理,确保工程按照工期顺利完成。

图像

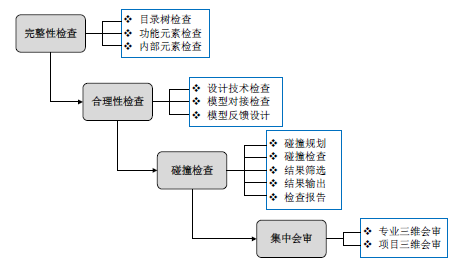

图2 BIM三维校审流程

       该工程还拓展了以下BIM及时应用点,主要包括:

       (1)三维大体积配筋并根据配筋模型出二维钢筋图纸和钢筋报表。

       (2)对建筑模型进行日照分析。

       (3)将BIM模型与FLOW3D软件结合起来进行水流数值模拟。

       (4)将BIM模型与Ansys软件结合起来进行站身模态分析。

       (5)通过无人机采集的照片生成实景模型,并应用到项目中。

       (6)进行了施工方案模拟,指导施工。

       (7)进行后期运维方面的BIM应用尝试。



项目BIM应用成效

       本次淀东试点项目的二维总出图率达到80%左右,覆盖各个专业,形成了一套高效的出图流程,公司搭建了完备的协同设计平台,形成了一整套企业内部BIM协同标准,总结梳理了一系列BIM实施流程,这些成果都具有可复制性,可推广至其他项目或企业。
