【BIM试点验收项目】闵行浦江拓展大型居住社区供水外配套沈杜泵站项目

        2015年9月,上海市启动了BIM技术应用试点项目申报工作,截至2016年6月30日,共计62个项目被列为上海市BIM技术应用试点项目。2016年7月,本市BIM技术应用试点工作转入试点指导和总结示范阶段,通过总结试点项目应用过程中的应用模式、应用内容、应用价值和应用经验,形成上海市级层面的可复制可推广的应用成果,达到示范引领、以点带面的作用,进一步促进本市BIM技术应用水平提高。为做好BIM技术应用试点项目的验收工作,考核BIM试点项目应用成效,上海市建筑信息模型技术应用推广联席会议办公室于日前发布了《上海市建筑信息模型技术应用试点项目验收实施细则》。根据《实施细则》要求,试点项目验收由试点企业自愿申请,上海BIM推广中心负责试点项目的验收申请受理、BIM模型核查、专家抽取、评审指导工作。截至目前,全市已有包括闵行浦江拓展大型居住社区供水外配套沈杜泵站工程、淀东水利枢纽泵闸改扩建工程和中环路内圈国定东路下匝道新建工程等在内的3个项目顺利通过验收。

闵行浦江拓展大型居住社区供水外配套沈杜泵站项目概况

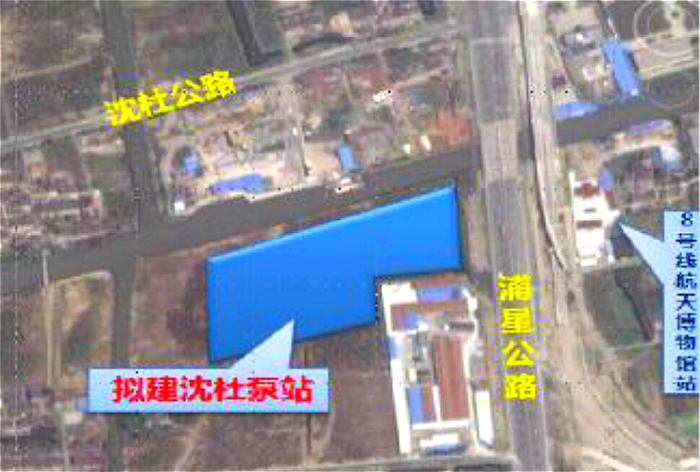

        闵行浦江拓展大型居住社区供水外配套沈杜泵站工程属于新一轮大居配套市政项目,是市级重点工程。项目位于闵行区浦江镇沈杜公路以南,浦星公路以西,紧邻浦星公路,北靠姚家浜。泵站供水范围为沈杜公路以南区域,泵站的总占地面积为17495O,工程总投资约13262万元。

图像

图1

项目BIM技术应用亮点

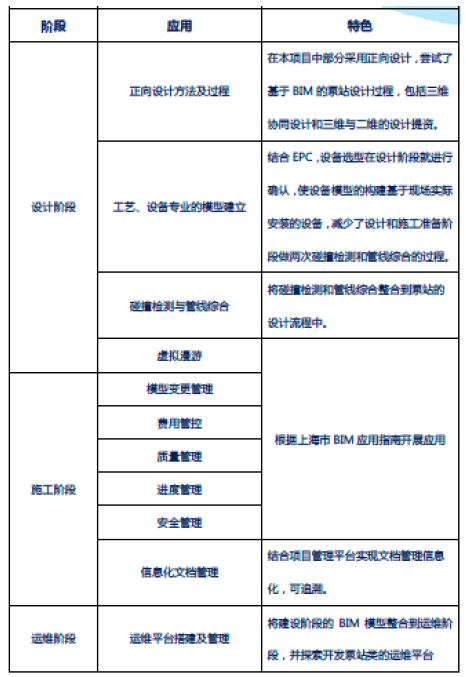

        本项目采用了BIM技术与总承包管理的紧密结合,完善了从建筑业产业链上游到下游的各个管理系统和工作流程的纵、横沟通,以及多维性的协同交流,实现了项目全生命周期的管理。

图像

图2

设计阶段BIM应用

        在本工程中,建筑和结构专业的图纸实现了正向设计和出图,基于模型的出图率达到了80%以上,并通过了审图机构的审查。工艺专业和设备专业仍然利用建筑专业提供的CAD二维图纸进行设计,二维设计与三维设计并行,没有冲突。

       对于泵站类项目,模型构建的基础是族库的建设,有了完整的族库,模型构建可以实现快速和高效,同时也是实现正向设计的基石。综合BIM技术和EPC形式,本工程施工中未发生由于设计单位图纸错误而产生的设计变更,极大提高了设计质量。

图像

图3

施工阶段BIM应用

        通过对全专业模型的分析、消化,利用BIM软件进行工程量统计,利用预算软件实现多算对比,统计工程量与实际工程量经分析基本相符,减少约5%合同工程量。本工程结合BIM技术进行质量管理取得了一定成效,项目实现了一次性验收合格,项目变更数量项目传统项目减少了30%。

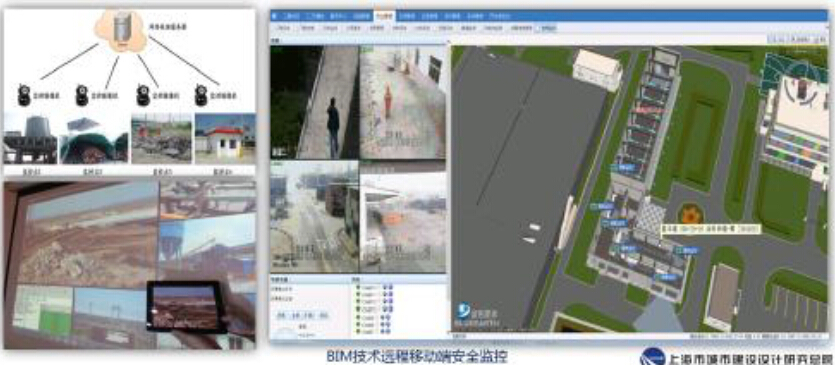

       在全专业BIM模型深化完成的基础上,结合施工方案实现可视化的方案树立,更有效合理地布置工作安排,做好现场各施工工作页面的衔接。通过对BIM技术对现场临舍、是公机械、加工棚、脚手架的建模运用,利用可视化模型进行的安全教育更加形象的加深了现场危险源的交底,调高安全管理能力。

图像

图4

运维阶段BIM应用

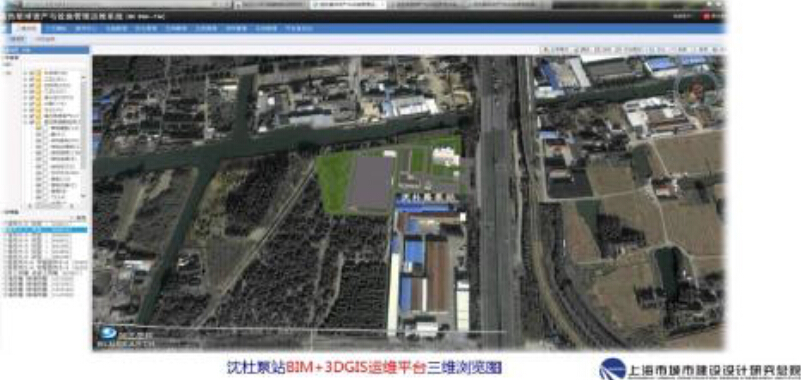

基于BIM的项目管理系统通过BIM与GIS模型在本项目运维阶段的综合应用,使系统数据可视化,信息展示只管,便于设施设备数据的及时查询与检索,实现系统对采集数据的统计、评价、预警等数据综合分析等功能,提高了泵站运维的管理水平及效率。

图像

图5

项目BIM应用成效

       本工程正向设计继承规划方案的BIM数据,通过协同平台由多专业同时进行设计,不仅加快进度,并同步解决专业之间的矛盾,从而提高设计质量,项目多专业正向设计的施工图2D化后通过审图。通过泵站电气、设备、构配件品牌型号进一步的明确,在设计BIM模型的基础上完成施工BIM的深化,实现全专业BIM模型的应用,为施工阶段的安全、质量、费用、进度的控制管理打下基础。

       通过安全管理能力,实现数字管理价值的提升,加强质量、费用、进度的控制能力。利用BIM技术对施工方案进行模拟,更有效的提高了项目管理者对项目整体策划的能力,减少了不必要的返工和误工。通过对BIM模型的施工深化,项目部进一步对工艺管道、设备的布置进行合理优化并加工,减少了不必要的资源浪费,和材料商的谈判也在应用BIM技术后使得项目材料准备量化,更好的实现采购合理化。
