【试点案例】华新泵闸工程

华新泵闸工程位于青浦区华新镇陆象村,为拆除老闸站后新建一座设计流量为15m3/s的单向泵站和宽为12m的华新套闸。华新泵闸主体永久建筑物为3级,其它永久性建筑物均为4级建筑物,临时建筑物为5级建筑物。工程具有平面布置要求高、建设内容多、干扰大、工期紧、防汛要求高、结构设计体现永临结合和通航要求高等特点和难点,作为水利枢纽工程,本工程具有很强的代表性、典型性和行业特点。因此,开展华新泵闸工程BIM应用与示范,不仅能有效解决华新泵闸在设计、施工过程中遇到的难题,而且为上海类似水利工程BIM应用提供经验借鉴,促进行业BIM技术发展。


项目概况


项目地址:上海市青浦区华新镇新凤北路865弄59临


项目类型:水利泵闸类


设计单位:上海勘测设计研究院有限公司


建设单位:上海市堤防(泵闸)设施管理处


项目管理单位:上海自来水投资建设有限公司

华新泵闸工程

项目效果图

BIM技术应用亮点

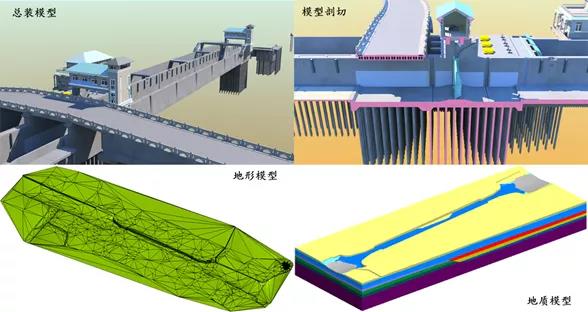

1、通过三维协同设计平台建设,建立了设计、施工阶段多专业BIM模型,主要包括测绘、地质、水工、建筑、水机、电气、金结、暖通、给排水等专业模型,同时对异形结构进行了参数化设计和设备库建设,大幅度提高了设计质量和协同效率。

华新泵闸工程

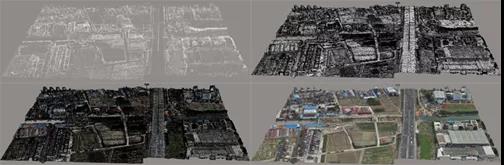

2、开创性地在华新泵闸工程中运用了三维激光扫描和实景建模技术,将BIM模型与其相结合,将工程建设与周边实际环境相互关系可视化展现,实现设计、施工的优化调整,最大程度的保护环境。

华新泵闸工程

3、仿真渲染:基于建立的BIM模型,通过实时仿真渲染,提前可视化预见工程竣工后的面貌。

华新泵闸工程

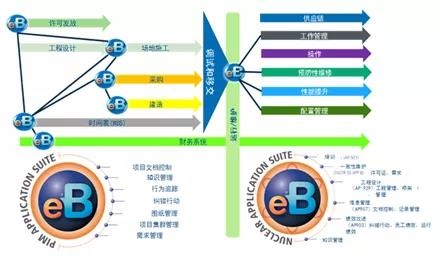

4、基于三维模型实现碰撞检测、虚拟浏览、可视化表达等功能,有效的提高工程设计和施工建设管理水平。通过对华新泵闸工程模型构件分类及编码,建设基于eB的数字泵站电子资产平台,实现了BIM模型与设计信息和施工信息的有效集成,为项目的全生命周期管理奠定了基础。

华新泵闸工程

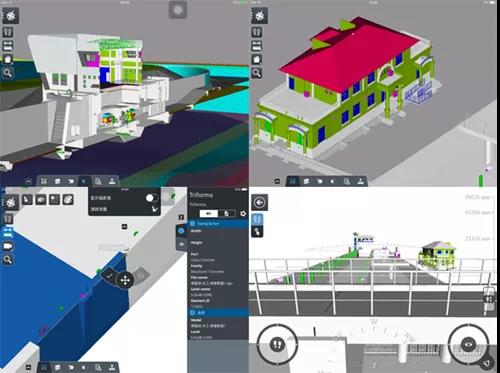

5、移动应用:实现三维模型在移动设备上轻便浏览及剖切等操作,指导实际施工。

华新泵闸工程
