BIM大赛获奖案例—大型场馆类项目全装配化建造技术—国家会展中心功能提升工程

上海市第二届BIM技术应用创新大赛

技术方案奖房建类优秀奖


项目概况:

2018年秋,举办的首届国际进口贸易博览会中,来自五大洲的172个国家、地区和国际组织将在上海国家会展中心向世界展示发展成就和国家形象。而本月5日至10日的第二届进口贸易博览会也同样在上海国家会展中心续办。

本次国家会展中心功能提升项目装饰工程主要包括两个区域,WH展厅改造以及4.2展厅新增平行论坛,会场总建筑面积达到40000平方米。

本工程装饰部分最大的重难点在于需要保证场馆能够满足可装,可拆,可藏,可运,可换”的需求。进博会1年举办1次,会议期间的平行论坛在非举办期间是作为会展区使用的。因此所有饰面均需满足快速拆除,快速重建、反复使用的特点。为此在这个项目中从立项开始便采用了数字化手段进行装配化设计以满足施工需求。

项目地址:上海市青浦区崧泽大道333号,上海国家会展中心F3展厅。

建设类型: 大型场馆类建筑

项目类型: 室内项目功能改造

设计单位:华东建筑设计研究院有限公司

建设单位: 国家会展中心(上海)有限责任公司

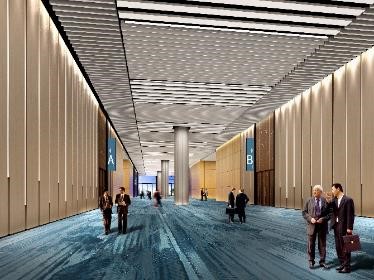

(项目整体效果图)

BIM应用技术亮点

1、对于超大板块隔墙系统的设计,在多次采用BIM模型进行对比分析,我们采用了移动隔断+隔墙单元板块+穿孔木纹铝板 三层式装配技术。由项目部及各专业厂家各自在工厂内完成板块后进行现场的拼装,其具有吸音隔声、防火隔烟、安装便捷、结构稳定、可拆可装、反复利用的六大特点。



2、在施工进场后我们对钢结构进行了整体的三维扫描,这次我们使用的是一台移动式的扫描仪,他相较于以往传统的扫描仪有以下几个特点,一个是扫描效率高,可移动的优势使其可在不同的场馆之间移动切换,扫描人员可快速对建筑进行扫描,根据对比相较于传统扫描时间节约近50%,第二个是受场地限制条件小,可在复杂的施工环境现场进行扫描工作,对于移动脚手架,施工车辆以及堆放的材料等都可进行避让,为整体扫描带来的便利。

3、在安装过程中,西厅墙面的铝板的尺寸达到2米乘10米的属于超大板块,纯手工安装费时费力,为了便于此类超大板块的集成安装,公司自主研发了半自动安装机器人,通过我们的半自动机器人编程控制,可以做到起吊,移动,精确定位功能。

4、在施工工艺的模拟上,我们分别对板块的吊装、固定方式以及吊杆安装节点进行了模拟,其作用为: 一是提前发现问题,减少实际安装过程中不必要的错误。二是作为可视化的交底材料,对现场安装工人进行交底,提高安装质量。

5、自主研发的二维码物流管理平台,不仅能够做到物流管理,其本身随着使用项目的累积,逐步成为我司材料、节点、工艺的数据库,为集团大数据管理奠定了坚实的基础。
