【试点案例】上海市第一人民医院改扩建工程

上海市第一人民医院改扩建工程项目占地面积8320㎡,总建筑面积48852㎡,其中地上建筑面积35352㎡(含改建保留建筑面积5903㎡),地下建筑面积13500㎡(地下三层)。

高层主楼(A楼)15层,建筑高度61.6m,裙房5层,建筑高度22m。保留建筑(B楼)4层,建筑高度16.4m。在A楼和B楼之间建设一层连接体约555㎡,并在武进路上空建设2个过街连廊与南院区连通,连廊建筑面积约1054㎡。


项目概况

项目地址:虹口区武进路86号


建设类型:政府投资项目


项目类型:公共医疗建筑


建设单位:上海市第一人民医院


设计单位:同济大学建筑设计研究院(集团)有限公司

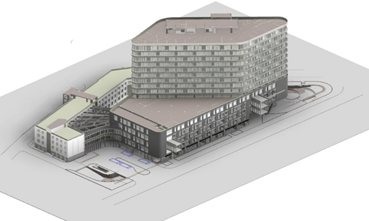

项目效果图

BIM技术应用亮点


1、 设计阶段的BIM应用

设计阶段的BIM应用是各专业模型构建并进行优化设计的复杂过程。各专业信息模型包括建筑、结构、给排水、暖通、电气等专业。在此基础上,根据专业设计、施工等知识框架体系,进行冲突检测、三维管线综合、竖向净空优化等基本应用,完成对施工图设计的多次优化。针对某些会影响净高要求的重点部位,进行具体分析,优化机电系统空间走向排布和净空高度。

在此主要介绍各专业BIM模型的构建、冲突检测与三维管线综合、基于BIM的净高分析和BIM辅助设计实现的优化。

1)  各专业BIM模型构建

首先,在本项目中设计阶段构建了BIM的整体模型及各专业模型。

另外,各典型楼层的管线综合模型。



地下一层管线综合模型

一层管线综合模型

2) 冲突检测与三维管线综合

在构建建筑、结构、给排水、暖通、电气等专业模型的基础上,将以上专业模型整合后应用于冲突检测及三维管线综合。其主要目的是基于各专业模型,应用BIM软件检查施工图设计阶段的碰撞,完成建筑项目设计图纸范围内各种管线布设与建筑、结构平面布置和竖向高程相协调的三维协同设计工作,以避免空间冲突,尽可能减少碰撞,避免设计错误传递到施工阶段。在本项目中碰撞检查存在于机电各专业内部、机电各专业之间、机电专业与结构之间。

所有机电专业之间碰撞检查

通过以上的冲突检测及管线综合形成优化报告,各建设单位确认后调整模型。其中,一般性调整或节点的设计优化等工作,设计单位修改优化;较大变更或变更量较大时,同建设单位协调后确定优化调整方案。

HTML碰撞检查报告



碰撞处修改前及修改后

3)基于BIM净高分析

竖向净高分析的主要目的是基于各专业模型,优化机电管线排布方案,对建筑物最终的竖向设计空间进行检测分析,并给出最优的净空高度。利用BIM软件技术手段,确定需要净空优化的关键部位,在不发生碰撞基础上,调整各专业的管线排布模型,最大化提供升净空高度



地下一层主要空间优化前的净高及优化后的净高

2、 施工阶段的BIM应用

上海市第一人民医院改扩建工程在施工阶段采用BIM应用全过程跟进,主要应用在模型建立、场地规划布置、结构节点处理、3D管线碰撞、专项施工方案模拟、4D动画控制施工进度、虚拟与现实等。
