《2018上海市BIM发展报告》深度解读（五）：项目应用BIM技术探索之路

        2017年，本市BIM技术应用试点项目推进、试点项目验收和示范项目评选工作继续稳步深入推进。62个BIM技术应用试点项目中，已完成8个试点项目的验收，在组织模式、应用内容、应用价值、专业领域关键技术方面形成了一系列显著的应用成果和应用经验，达到引领示范、创造价值的应用效果，进一步促进了本市BIM 技术应用的普及深化、成果提炼和经验共享，提高BIM 应用水平。

        为推广典型试点项目的BIM应用成果，分享应用经验和做法，树立试点项目的引导示范作用，从项目类型、投资类型、应用阶段、应用特色等方面综合考虑，选取了本市各行业领域具有代表性的8个试点项目作为典型案例展示，如表1。

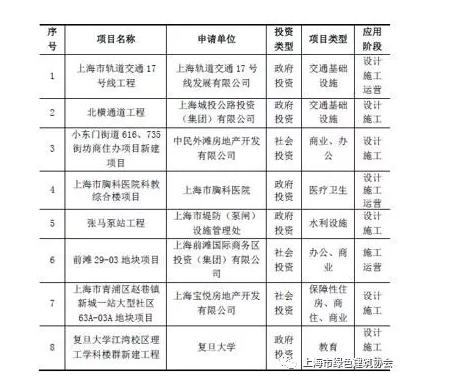

表1

        试点项目典型案例主要从项目概况、BIM技术应用概况、BIM技术应用成果和特色、BIM应用效益及测算方法、应用推广与思考五个方面展示试点项目应用成果和经验。

上海市轨道交通17号线工程

        上海市轨道交通17号线是一条贯穿于青浦区东西向的区域级轨道交通线，依托虹桥枢纽，接收中心城的辐射，串联青浦区的徐泾镇、青浦新城和朱家角镇，17号线的建设将大力促进青浦区新一轮的建设和发展。

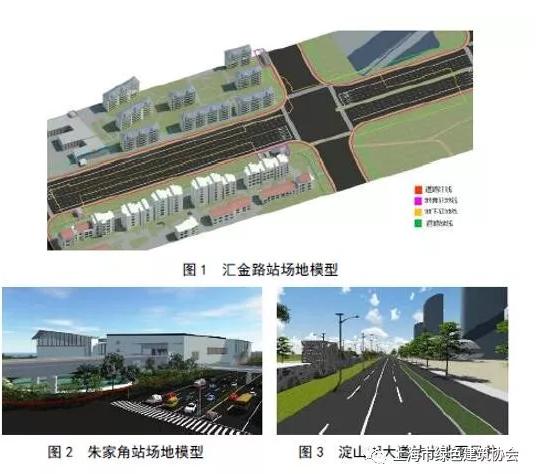

图1

        17号线BIM应用过程中，对全线车站、区间、车辆段等构筑物的全专业建模，以及常规应用点的应用，不仅检验了标准的合理性，又通过应用进一步完善和修正了标准的内容。同时17号线的BIM应用创新了许多新的BIM应用方向，例如设备厂商族库、高架车站外立面PC构件安装施工模拟等，都在17号线上取得了较好的应用工效果。在17号线的BIM应用过程中，还开发了协同管理平台、预制构件信息管理系统、运维管理平台等基于BIM的项目管理平台工具。这些平台工具能极大的提高项目的信息化水平，降级信息丢失和协调难度。因此，在后续新建线路上，这些平台工具将进一步的开发与应用，使地铁建设信息化真正落地。

北横通道新建工程

        上海市北横通道是中心城区北部东西向小客车专用通道，是三横北线的扩容和补充。在本项目中开展了BIM技术在特大型市政工程设计、施工阶段、试运行全生命周期应用。

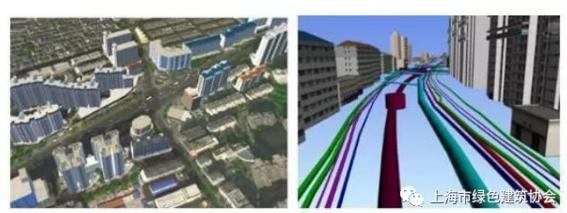

图2

        北横通道项目经过近3年的BIM实施经验积累，结合行业特点，总结出一些可在行业内乃至全市范围内可推广可复制的应用成果：

       ·研究形成了一套基于BIM的特大型市政工程项目管理体系

        ·建立了针对特大型城市道路工程的基于BIM与GIS技术的信息协同管理平台，为各参与方提供沟通、信息交互及工程管理统一平台。

        ·形成一套北横通道项目BIM实施系列标准，指导项目在设计及施工过程中，各阶段数据的建立、传递和交付，各参与方之间的协同协作等过程，规避一系列风险，实现数据无缝整合、资源成果共享、BIM模型数据可持续利用。

黄浦区小东门616、735街坊地块项目

        黄浦区小东门616、735街坊地块项目是集写字楼、品牌商业、星级酒店、住宅等为一体的大型现代服务业综合项目，业态多、体量大，同时项目范围内还包含两栋上海市级文物保护建筑。作为超大型城市综合体的试点，BIM技术将在初步设计阶段、施工图设计阶段、施工准备阶段及施工实施阶段。

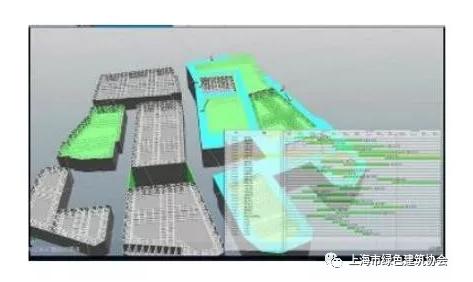

图3

       本项目范围内有两处历史保护建筑和市级文物保护单位：董家渡天主教堂和商船会馆。其中董家渡天主教堂运BIM的4D虚拟施工、碰撞测试等技术，非常有效地推进基坑的施工；商船会馆运用BIM技术的 3D建模、虚拟漫游等技术，可以帮助保护性修缮的进行，保护历史建筑脆弱的结构。

        本项目在设立项目BIM技术应用的目标时，将目标分解成多个子目标：

       ·优化设计，减少设计表变更

       ·提高工程进度控制效率

       ·加强协同工作，避免不必要的信息传递延误与失误

       ·便于样板展示

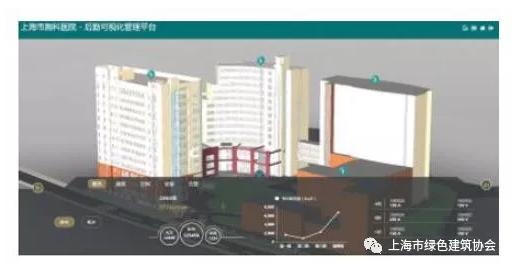

上海市胸科医院新建科教综合楼项目

        上海市胸科医院新建科教综合楼项目位于上海市徐汇区内环以内，项目总投资18596 万元，项目类型为医疗卫生公共建筑。该项目施工场地非常狭小，北侧又与地铁10 号线相邻，基坑变形控制要求高，施工难度大。
