BIM大赛获奖案例—前滩九宫格41# 、42#、47#、53#地块住宅项目

上海市第二届BIM技术应用创新大赛

特别创意奖

本项目位于上海市浦东新区前滩，东至芋秋路，南至翠溪路，西至园照路，北至前滩大道。共包括四个地块，分别为41-01地块、42-01地块、47-01地块、53-01地块。项目总用地面积42266㎡，其中41-01地块10204.4㎡，42-01地块13314.2㎡，47-01地块9732.4㎡，53-01地块9015㎡。项目总建筑面积为171347.15㎡，计算容积率面积为94150.48㎡；地上建筑面积94862.37㎡，地下建筑面积76484.78㎡，共有21个新建单体。

项目概况

项目地址：地处前滩国际商务区, 东至芋秋路，南至翠溪路，西至园照路，北至前滩大道。

建设类型：新建项目

项目类型：居住建筑

建设单位：上海陆家嘴（集团）有限公司

管理单位：上海建津建设工程咨询有限公司

设计单位：上海天华建筑设计有限公司

施工单位：上海建工七建集团有限公司

BIM顾问：上海舜谷建筑工程技术有限公司

夜间鸟瞰图

项目效果图

BIM应用技术亮点

一、基于云计算平台的全过程BIM应用策划与实施

   根据项目特性与需求，完成全过程BIM应用策划与实施。截止目前，本项目共计完成了23项BIM技术应用。这些应用可归类为BIM专项应用、BIM基础应用、BIM融合应用三大类；其中：

1、BIM专项应用为云计算平台构建、模型质量自动化检查；

2、BIM基础应用主要包括冲突检查、管综深化、施工模拟等；

3、BIM融合应用为BIM+绿色建筑、BIM+人行流线模拟、BIM+装配式建筑、BIM+成本管理。

BIM+绿色建筑

BIM+人流疏散模拟

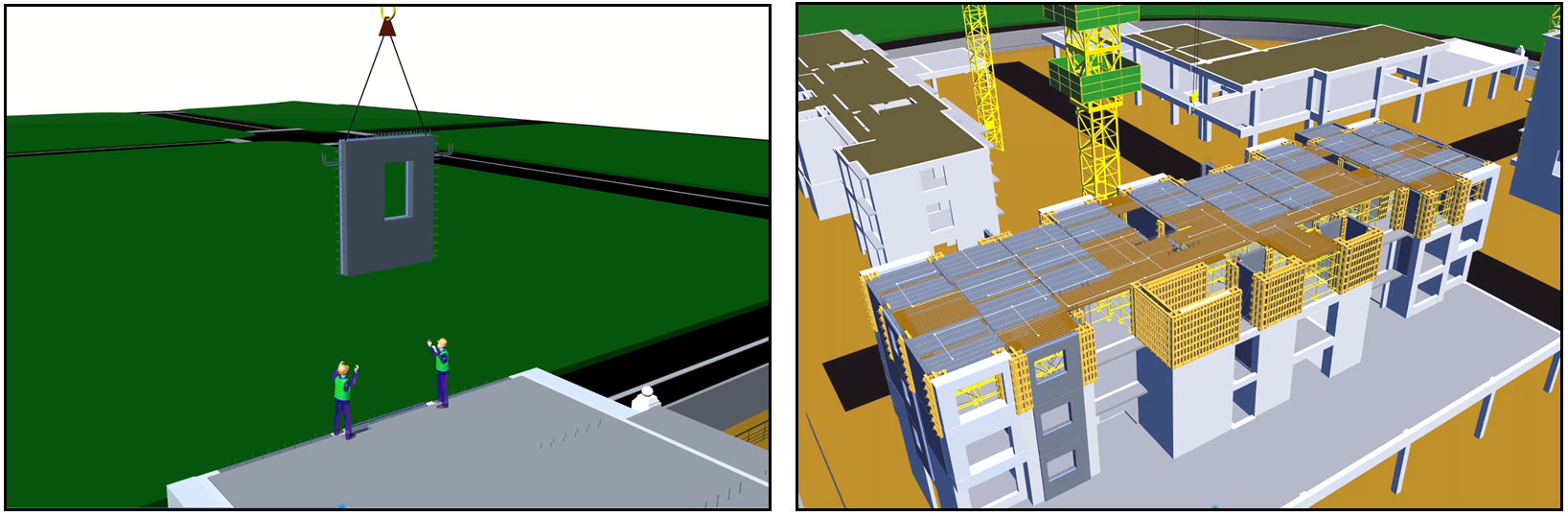

BIM+装配式建筑

BIM+成本管理

二、【专项应用】云计算平台(办公)集成

数字化BIM实施解决方案支撑高效数字化建设。

基于互联网构建高清云办公数字化平台，搭建全专业、全单位、全过程云端4A级BIM实施与协同环境，规避资源碎片化、协同不及时、办公场景要求高等影响BIM实施的障碍，支撑项目实施高效的在线协同。

应用描述：本项目在项目初期即完成了云平台的在线化布置，在云平台的基础上，集成模块主要有：

• BIM软件系统集成

• 企业运营管理系统集成

• 数据管理系统集成

• 高清即时会议系统集成

为项目建设方、项目管理方、项目设计方、项目施工方、项目监理方以及专业分包单位提供了基于互联网的4A级云端BIM实施与协同的统一工作平台。

云平台（办公）集成解决方案

注：4A办公环境是指：项目人员可在任何时间（Anytime）、任何地点（Anywhere）、采用任何接入方式（Anyway）处理与项目相关的任何事情（Anything）的高效在线的协同办公方式。

三、【专项应用】模型质量自动化检查

“合规模型 + BIM应用”，辅助精准的信息化、数字化建造。

借鉴于人工智能及工业化思维，开展模型质量自动化检查技术探索应用，以代替人工完成复杂的、枯燥的、重复的检查工作，提高BIM模型检查效率以及质量。 主要为模型质量自动化检查、设计与施工合规性检查。

应用描述：本项目BIM应用模式为：“合规模型 + BIM应用”。基于自动化检查技术，形成数字化检查规则，高效而准确完成模型质量的核查；基于合规模型，完成了从方案设计到施工阶段的23项BIM技术应用。整个项目设计和建造过程中，自动化检查技术作为基础保障，全过程保障数据的合规性，快速对模型质量进行核查与验收。

整个自动化检查体系，采用行业已有解决方案加自主研发的软件解决方案。已有解决方案主要为“S+M”解决方案，自主研发主要是基于Revit的二次开发。

截止目前，基于《陆家嘴股份BIM 技术应用管理标准》与《前滩国际商务区建筑信息模型（BIM）竣工交付标准》，已完成项目层面的规则建立，包括7个大项，3个等级的规则建立，共计完成自动化检查规则261条。

四、项目应用成效

   本项目在项目设计初期开始介入BIM技术，针对建造全过程进行了系统的BIM应用策划，根据项目特性以及BIM发展的需要，进行了BIM应用成效提升的研究与实践，制定了以自动化检查技术为主的云平台集成解决方案。具体应用成效总结如下：

（1）云协同办公模式：本项目为更好协调项目参建单位开展BIM实施，编制了云平台(办公)集成解决方案，并在项目中进行实践，有效解决了工程建造过程中异地协同的问题，为BIM实施协同提供了更高的效率；

（2）模型质量检查提升：传统的模型质量检查，一般都是人工完成，存在复杂的、枯燥的、重复的检查工作，极易出现检查纰漏，导致应用模型、竣工模型交付质量参差不齐。本项目为提高模型质量，采用自动化检查技术，将传统的人工检查方式提升为以自动化检查为主，人工检查为辅的新型检查方式，极大提高了模型检查效率与质量，为各参建单位完成自我检查、交付检查提供了有效的质量保障手段。

（3）全过程BIM应用辅助建造，本项目截止目前共完成了23项BIM技术应用，其中BIM融合应用共4项，包括绿色建筑、人流模拟、装配式建筑、成本管理四项融合应用。充分利用BIM的集成性、模拟性提升设计质量，完成施工阶段的可视化建造交底与指导，为高品质住宅建造提供质量支撑。

   总结：以自动化检查技术为主的云平台集成解决方案，充分利用互联网带来的便利，整合行业软硬件解决方案，集成了系统的BIM应用软件、企业运营管理系统、数据管理系统、高清即时会议系统等BIM实施所需的支撑，以模型质量为痛点，进行了“合规模型 + BIM应用”的实践探索应用。整个方案在项目中进行了有效应用，极大提高了参建单位的BIM应用协同效率与BIM模型交付质量，为精准的信息化、数字化建造提供了积极高效的保障。
