【试点案例】新建松江区文化馆新馆、图书馆分馆和新松江剧场项目

“新建松江区文化馆新馆、图书馆分馆和新松江剧场项目”是由上海市松江区文化广播影视管理局投资打造的老城区公共文化新地标。本项目位于松江区醉白池公园人民河对面地块，在地块内建设区文化馆新馆、区图书馆新馆和新松江剧场，提升区域文化品质。项目用地面积约2.6万平方米，建筑面积约5.5万平方米。文化馆内设300人小剧场，图书馆可容纳人数超过1200人，剧场规模为1200人剧场，前广场两侧布置配套公共设施及休闲功能餐饮用房。各单体对舒适度、采光、可视度等方面的要求均高于一般公共建筑。

项目概况

项目地址：松江老城区地铁 9 号线醉白池站旁，东至九峰路延伸段、南至规划路、西至人民路、北至人民河

建设类型：新建项目

项目类型：公共文化建筑

建设单位：上海市松江区文化广播影视管理局

设计单位：上海现代建筑设计（集团）有限公司

BIM咨询单位：上海现代建筑设计集团工程建设咨询有限公司

1、在项目的方案设计阶段，利用 BIM技术在可视化及性能分析方面的优势，采用适用的软件确定建筑物排布，优化、比选设计方案，对设计主要指标进行统计。通过BIM技术的可视化优势提高业主的参与度。以模型来表达最终的设计方案，为方案的最终选择提供可靠的依据。

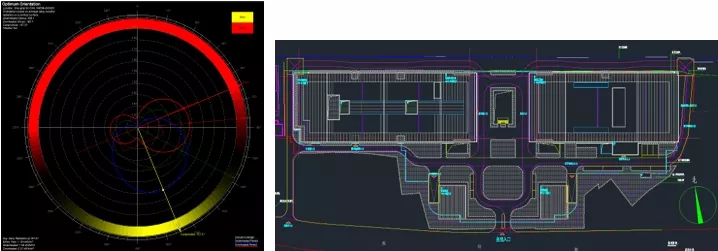

两种设计方案的日照对比分析

2、建筑方案确定后，对方案BIM模型继续深化，配合设计单位的初步设计工作，包括建立各专业BIM模型，进一步利用性能化分析提高设计品质，提高各专业的协调沟通效率。通过BIM技术进行复杂位置的空间分析及净高分析、建筑物表面风压分析、室内采光分析等工作，避免重大冲突遗留到施工图设计阶段。

图书馆室内自然采光分析

室外人行高度处风速云图

3、施工图设计阶段，通过BIM技术使设计意图具有可实施性，避免图纸问题遗留到施工阶段。在初步设计模型的基础上进行BIM施工图设计，通过BIM协调性特点解决多专业冲突的问题。提取模型主要工程量辅助造价分析，在设计阶段开始控制项目建设造价。

图书馆坡屋顶区域设备管综（局部三维）

管线综合报告

净高分析

4、利用相关插件直接将YJK结构分析模型转换成Revit模型，极大减少了结构专业的BIM建模工作量。

结构分析模型通过插件直接生成Revit模型

5、为项目结构超限审查提供三维可视化支持。

剧场刚屋顶三维渲染
