【试点案例】上海国际旅游度假区核心区管理中心项目

上海国际旅游度假区核心区管理中心项目位于上海国际旅游度假区核心区南入口侧，占地面积22590平方米，地下三层，地上十层，建筑面积95814.6平方米，主要功能为商务办公、会议会展、配套上午及停车场。

项目概况

项目地址： 上海市浦东新区川沙新镇申迪南路88号

建设类型： 商业办公

项目类型： 新建项目

设计单位：同济大学建筑设计研究院（集团）有限公司/株式会社日本设计

建设单位： 上海申迪（集团）有限公司

BIM应用技术亮点

亮点1：VDP模型应用

交付成果：总体VDP模型、幕墙样板VDP模型

VDP（虚拟决策平台），项目整体虚拟模拟，将“可视”升级为虚拟空间模拟，效果大大增强。可模拟项目效果、材质替换、运维管理、智能导航、应急预案、人性化功能、灯光日夜替换和景观四季变化等，根据决策达成的共识，更新修改场景，形成项目目标模型。

例如：本项目裙楼幕墙形式复杂，尤其是裙楼D系统幕墙样式及选材多方意见无法达成一致，各方协商在幕墙样板施工之前，利用虚幻4引擎进行虚拟现实对比分析，将8种材质反映在VDP模型中，进行效果比选确定，减少了样板修改量。

亮点2：逆作法大型设备行走路线模拟

交付成果：设备行走安装动态模拟视频

由于项目采用上下同步逆作法施工，B0板封闭，仅留下下沉式广场及取土洞口作为地下室设备吊装洞口，且由于施工工期紧张，各专业施工穿插进行，初装工程砌体结构多处施工，机电大型设备进场及安装难度加大，为保证设备行走路线的合理性及可行性，对行走路径和安装形式进行了动态模拟。

亮点3：幕墙单元板块参数化建模

交付成果：主楼A系统幕墙DP模型及加工料单

本项目主楼A系统为单元幕墙，形式相对统一，但在转角等局部位置有微小差异，并且由于现场结构及埋件偏移，对单元板块需做微调，利用Digital Project参数化建模，可通过数据调整，单元板块进行调整，并且自动生成加工料单，在单元板块安装时，可采用DP模型进行三维交底。

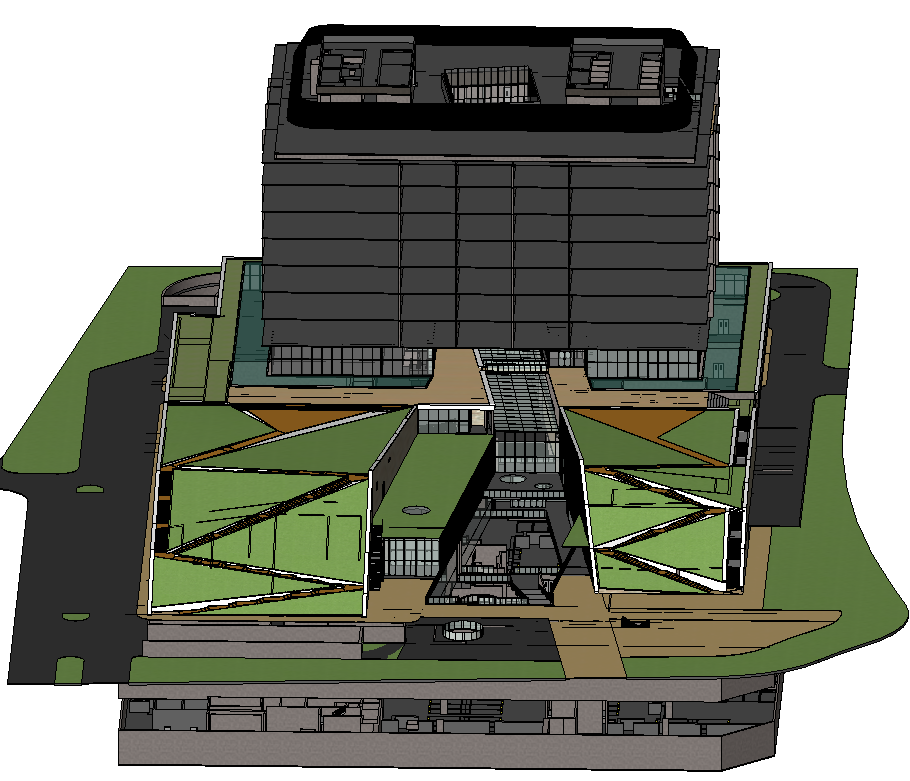

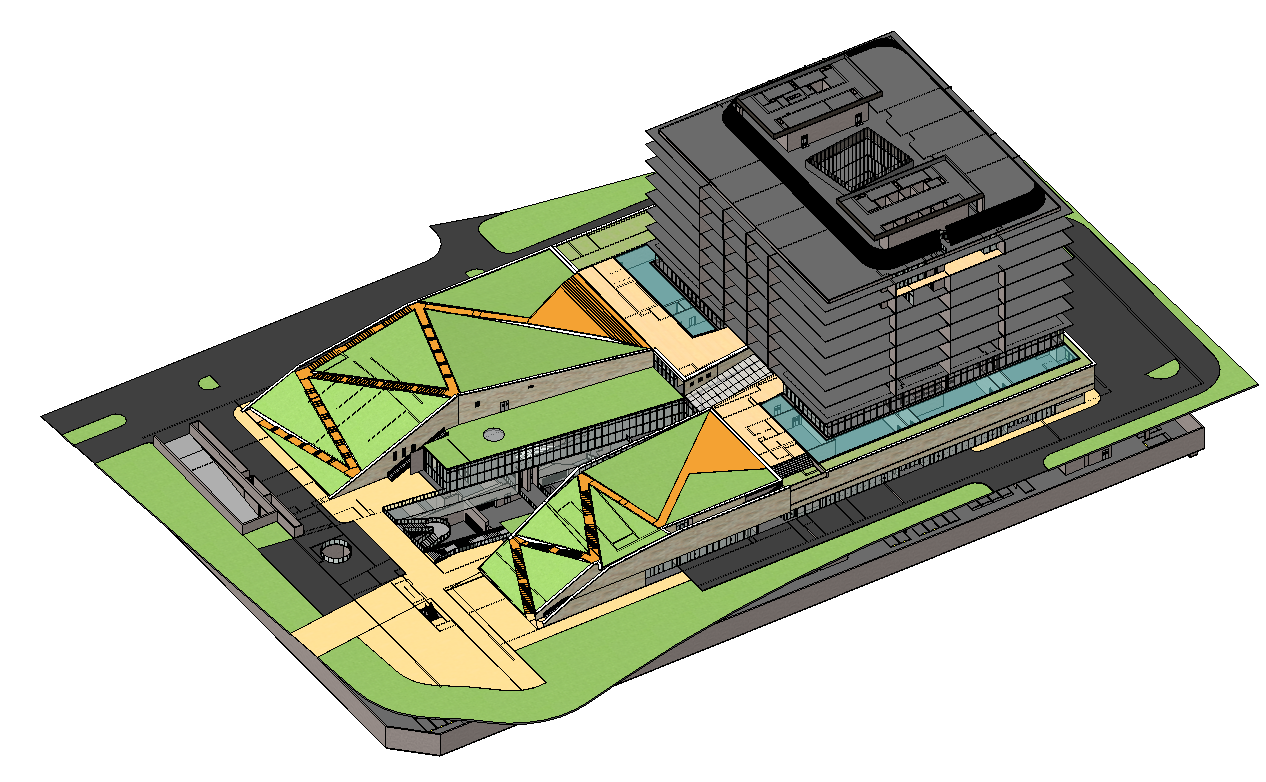

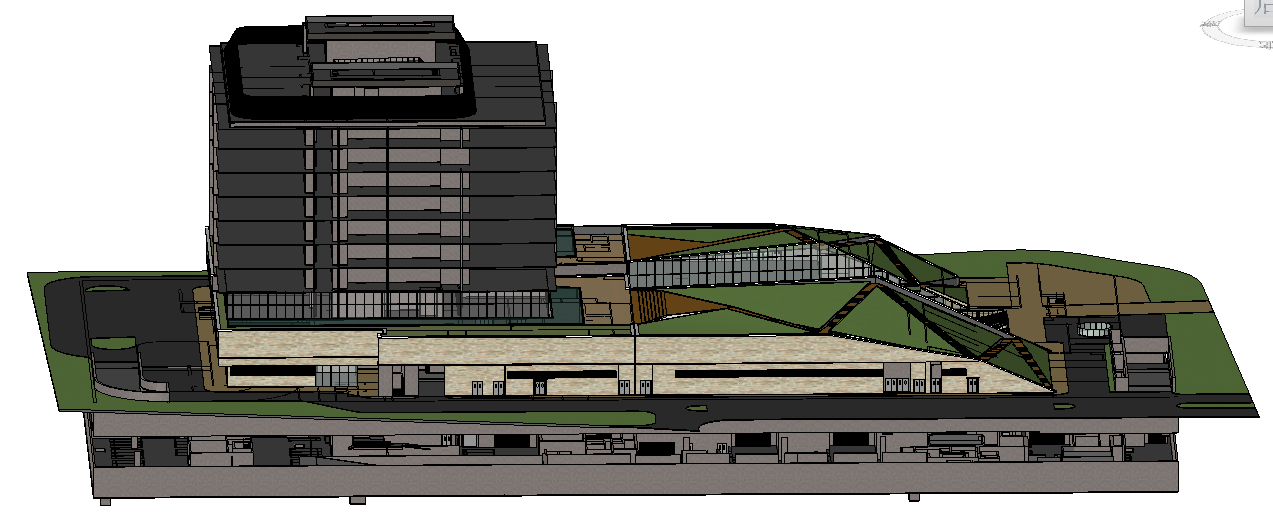

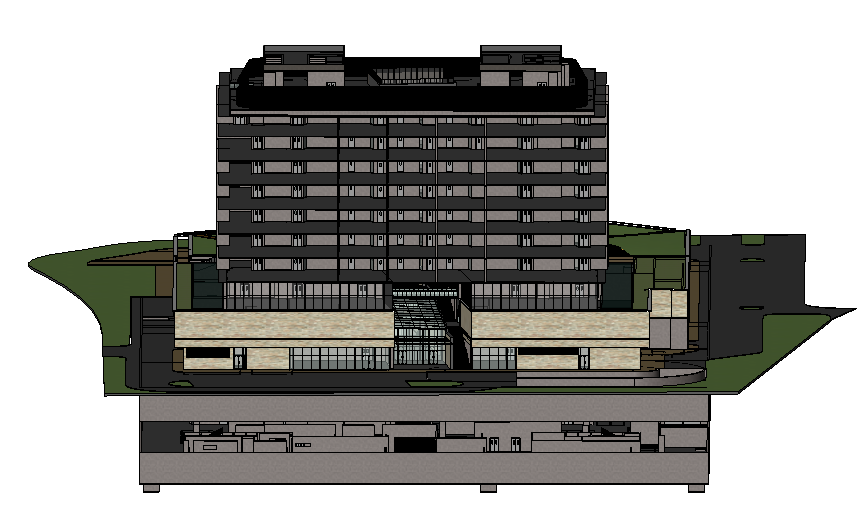

项目效果图
